Цену уточняйте
Предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в кольцевых схемах распределительных сетей.

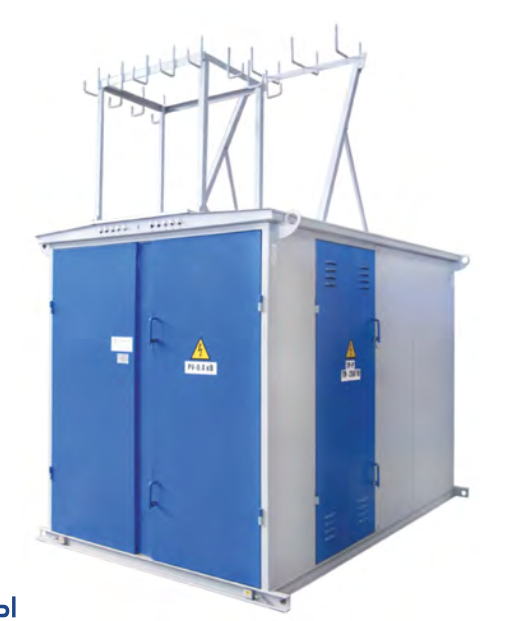

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ ОТ 25 ДО 1000кВА НА НАПРЯЖЕНИЕ 6 ИЛИ 10 кВ
ТИП – ТУПИКОВЫЕ (ПРОХОДНЫЕ), ВОЗДУШНЫЕ (КАБЕЛЬНЫЕ),
КИОСКОВЫЕ С ТАМБУРОМ
КТП ПВ(К)- 25...1000/10(6)/0,4-У1
Сертификат соответствия №РОСС RU.ОС18.КО0051
ГОСТ 14695-80, ТУ 3412-02-11054542-2016
НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ.
Предназначены для приема, трансформирования и распределения электроэнергии переменного трехфазного тока промышленной частоты. Применяются в наружных установках для электроснабжения сельскохозяйственных, промышленных, коммунальных объектов в кольцевых схемах распределительных сетей. Для удобства обслуживания предусмотрен тамбур размером 1200х1900 мм.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
|
НАИМЕНОВАНИЕ |
ЗНАЧЕНИЕ |
|
Мощность силового трансформатора, кВА |
25...100; 160; 250; 400; 630;1000 |
|
Номинальное напряжение на стороне высокого напряжения (ВН), кВ |
6; 10 |
|
Номинальное напряжение на стороне низкого напряжения (НН), кВ |
0,4 |
|
Ток электрической стойкости на стороне ВН, кА |
51 |
|
Ток термической стойкости на стороне ВН, кА |
20 |
|
Исполнение по вводу ВН |
Кабельный, воздушный |
|
Исполнение по выводу НН |
Кабельный, воздушный |
|
Степень защиты по ГОСТ 14254-80 |
Ip34 |
|
Количество отходящих линий, не более |
5 (10)* |
|
Габаритные размеры, не более, мм в транспортном состоянии |
4200х2100х2400 |
|
Масса, не долее, кг |
1600 |
* - По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 10.
