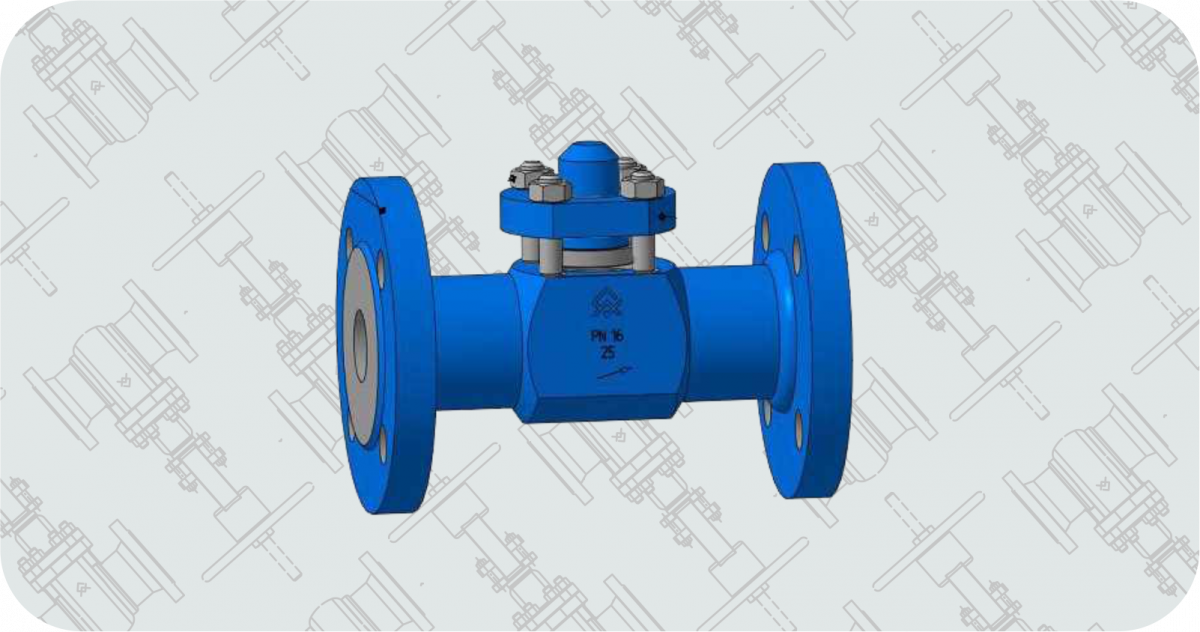

Клапаны обратные тип КО DN 15 – 50, PN 1,6 – 40,0 МПа по ТУ 3742-009-80649714-2020

Цена:

Цену и сроки поставки уточняйте у менеджера
+7 (3522) 42-84-48

Клапаны обратные тип КО (КО 400) РN 1,6 - 40 МПa

Варианты исполнения и основные размеры

PN, МПа (кгс/см²)	DN	Исполнение	Основные размеры, мм	Масса, не более, кг
PN, МПа (кгс/см²)	DN	Исполнение	L	L₁	D₀	D₁₀	D₁₁	d₁	d₂	d₁₀	H
1,6-40 (16-400)	10	МР	90	-	G 3/8	-	-	-	-	-	64	1,42
	15		90	-	G 1/2	-	-	-	-	-	64	1,5
	20		110	-	G 3/4	-	-	-	-	-	64	1,64
	25		130	-	G 1	-	-	-	-	-	64	1,9
	32		140	-	G 1¼	-	-	-	-	-	74	4,47
	40		175	-	G 1 ½	-	-	-	-	-	74	6,1
	50		220	-	G 2	-	-	-	-	-	117	12,5
	10	ПР	90	-	-	-	-	11	18	-	64	1,42
	15		90	-	-	-	-	18	35	-	64	1,5
	20		110	-	-	-	-	20	35	-	64	1,64
	25		130	-	-	-	-	25	35	-	64	1,89
	32		140	-	-	-	-	32	45	-	74	4,47
	40		175	-	-	-	-	46	68	-	74	6,1
	50		220	-	-	-	-	57	83	-	117	12,7
1,6-40 (16-400)	10	ФШ	409	194	-	18/22	25	-	-	11	64	7,96
	15		408	194	-	25/35	35	-	-	17	64	9,8/10
	25		476	236	-	38/50	45/50	-	-	27	64	14,0/21,03
	32		526/557	276	-	51/68	51/68	-	-	29/36	74	22,82/36,52
	40		601/646	315/305	-	68/83	68/83	-	-	44/45	74	38,23/61,77
	50		732/792	380/400	-	83/102	83/102	-	-	57/61	117	67,0/99,8

Клапаны запорные тип КО (КО 400) РN 1,6 - 25 МПa

Варианты исполнения и основные размеры

PN, МПа (кгс/см²)	DN	Исполнение	Основные размеры, мм																n	Масса, не более, кг
PN, МПа (кгс/см²)	DN	Исполнение	L	L₁	D	D₁	D₂	D₃	D₄	D₅	D₆	D₈	D₉	b	d	h	h₁	h₂
1,6 (16)	10	ФЛ	118	114	90	60	42	24	34	23	35	-	-	14	14	2	4	3	4	2,9
	15	ФЛ	118	114	95	65	47	29	39	28	40	-	-	14	14	2	4	3	4	2,9
	20	ФЛ	138	134	105	75	58	36	50	35	51	-	-	14	14	2	4	3	4	3,3
	25	ФЛ	158	154	115	85	68	43	57	42	58	-	-	14	14	2	4	3	4	4,0
	32	ФЛ	170	166	135	100	78	51	65	50	66	-	-	15	18	2	4	3	4	7,6
	40	ФЛ	207	201	145	110	88	61	75	60	76	-	-	16	18	3	4	3	4	9,8
	50	ФЛ	252	246	160	125	102	73	87	72	88	-	-	16	18	3	4	3	4	17,0
	80	ФЛ	280	280	195	160	133	106	120	105	121	-	-	20	18	3	4	3	4
2,5-4,0 (25-40)	10	ФЛ	122	118	90	60	42	24	34	23	35	-	-	16	14	2	4	3	4	3,1
	15	ФЛ	122	118	95	65	47	29	39	28	40	-	-	16	14	2	4	3	4	3,1
	20	ФЛ	142	138	105	75	58	36	50	35	51	-	-	16	14	2	4	3	4	3,6
	25	ФЛ	162	158	115	85	68	43	57	42	58	-	-	16	14	2	4	3	4	4,3
	32	ФЛ	176	172	135	100	78	51	65	50	66	-	-	18	18	2	4	3	4	8,1
	40	ФЛ	213	207	145	110	88	61	75	60	76	-	-	19	18	3	4	3	4	10,5
	50	ФЛ	260	254	160	125	102	73	87	72	88	-	-	20	18	3	4	3	4	18,0
	80	ФЛ	280	280	195	160	133	106	120	105	121	-	-	24	18	3	4	3	8
6,3 (63)	10	ФЛ	126	122	100	70	42	24	34	23	35	35	50	18	14	2	4	3	4	3,4
	15	ФЛ	126	122	105	75	47	29	39	28	40	35	55	18	14	2	4	3	4	3,7
	20	ФЛ	150	146	125	90	58	36	50	35	51	45	58	20	18	2	4	3	4	4,9
	25	ФЛ	174	170	135	100	68	43	57	42	58	50	68	22	18	2	4	3	4	6,3
	32	ФЛ	186	182	150	110	78	51	65	50	66	65	78	23	22	2	4	3	4	10,1
	40	ФЛ	223	217	165	125	88	61	75	60	76	75	88	24	22	3	4	3	4	13,1
	50	ФЛ	272	266	175	135	102	73	87	72	88	85	102	26	22	3	4	3	4	22,0
	80	ФЛ	310	310	210	170	133	106	120	105	121	115	133	30	22	3	4	3	8
10,0 (100)	10	ФЛ	126	122	100	70	42	24	34	23	35	35	50	18	14	2	4	3	4	3,8
	15	ФЛ	130	126	105	75	47	26	39	28	40	35	55	20	14	2	4	3	4	3,9
	20	ФЛ	154	150	125	90	58	36	50	35	51	45	58	22	18	2	4	3	4	5,3
	25	ФЛ	178	174	135	100	68	43	57	42	58	50	68	24	18	2	4	3	4	6,7
	32	ФЛ	188	184	150	110	78	51	65	50	66	65	78	24	22	2	4	3	4	10,2
	40	ФЛ	227	221	165	125	88	61	75	60	76	75	88	26	22	3	4	3	4	13,6
	50	ФЛ	276	270	195	145	102	73	87	72	88	85	102	28	26	3	4	3	4	23,6
	80	ФЛ	310	310	230	180	133	106	120	105	121	115	150	34	26	3	4	36	8
16,0 (160)	15	ФЛ	130	126	105	75	47	29	39	28	40	35	55	20	14	2	4	3	4	3,9
	20	ФЛ	154	150	125	90	58	36	50	35	51	45	58	22	18	2	4	3	4	5,3
	25	ФЛ	178	174	135	100	68	43	57	42	58	50	68	24	18	2	4	3	4	6,7
	32	ФЛ	188	184	150	110	78	51	65	50	66	65	78	24	22	2	4	3	4	10,3
	40	ФЛ	231	225	165	125	88	61	75	60	76	75	88	28	22	3	4	3	4	14,2
	50	ФЛ	280	274	195	145	102	73	87	72	88	95	115	30	26	3	4	3	4	24,5
	80	ФЛ	380	380	230	180	133	106	120	105	121	130	150	36	26	3	4	3	8
20,0 (200)	15	ФЛ	146	142	120	82	47	26	39	28	40	40	55	26	22	2	4	3	4	5,4
	20	ФЛ	166	162	130	90	58	36	50	35	51	45	58	28	22	2	4	3	4	6,5
	25	ФЛ	190	186	150	102	68	43	57	42	58	50	68	30	26	2	4	3	4	8,9
	32	ФЛ	204	200	160	115	78	51	65	50	66	65	78	32	26	2	4	3	4	13,3
	40	ФЛ	243	237	170	124	88	61	75	60	76	75	88	34	26	3	4	3	4	16,3
	50	ФЛ	300	294	210	160	102	73	87	72	88	95	129	40	26	3	4	3	8	30,1
	80	ФЛ	470	470	290	230	133	106	120	105	121	160	190	54	33	3	4	3	8
25,0 (250)	15	ФЛ	216	-	120	82,6	-	-	-	-	-	39,67	60,5	29	22	6	-	-	4	7
25,0 (250)	25	ФЛ	254	-	150	101,6	-	-	-	-	-	50,8	71,5	35	26	6	-	-	4	11,2
